Параметры дома

Назначение Для постоянного круглогодичного проживания или для дачи
Площадь

Что входит в указанную площадь

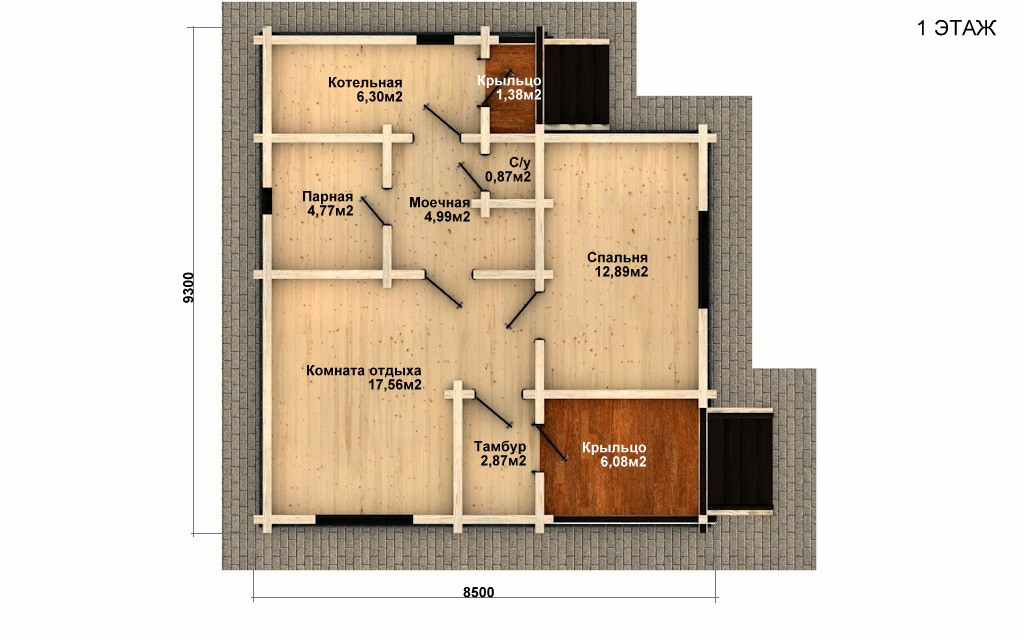

План первого этажа дома

Указанная площадь - это общая площадь дома, которая включает в себя все помещения:

  • жилые комнаты
  • кухни
  • санузлы
  • тамбуры
  • коридоры
  • техпомещения
  • крыльцо
  • террасу
  • балконы

Для справки: площадь данного дома составляет 58м2

58 м2
Размеры 9.4x8.6 м
Этажность 1 этаж / смотреть все
Комнаты

О жилых комнатах

Комната в деревянном доме

В наших проектах жилыми мы называем следующие помещения:

  • гостиные
  • спальные комнаты
  • детские комнаты
  • рабочие кабинеты
  • кухни-гостиные

Количество жилых комнат в данном проекте - 2.

2 комнаты
Санузлы

О санузлах

Санузел (ванная комната) в деревянном доме

Санузлы - это туалеты и ванные комнаты. Они могут быть раздельными или совмещенными.

При подсчете общего количества санузлов в доме, совмещенный с/у считается за один.

Количество санузлов в данном проекте - 1.

1 санузел
Тех­помещ.

О технических помещениях

Техпомещение (котельная, насосная) в деревянном доме

Техпомещения - это вспомогательные помещения, к которым относятся:

  • котельные
  • кладовые
  • прачечные

В данном проекте предусмотрено 1 техническое помещение.

1 техпомещение
Гардеробные
Балкон(ы)
Крыльцо
Терраса

О террасах

Терраса

Терраса - это пристроенная к дому площадка на свежем воздухе. Террасы ограждаются перилами и накрываются крышами от осадков.

Гараж

О встроенных гаражах

Баня в деревянном доме

Гараж в доме - это удобно и практично. Но это потребует дополнительных затрат и большего участка, так как общие габариты дома значительно увеличиваются.

В этом проекте гараж не предусмотрен.

Баня

О банях внутри дома

Баня в деревянном доме

Некоторые проекты предусмативают встроенную баню внутри дома. Это довольно удобное решение, которое не потребует дополнительного места под отдельностоящую баню на участке.

В данном проекте баня внутри дома не запланирована.

Конструктивная часть

Фундамент Ж/б-сваи сечением 200х200мм с металлическими оголовками и обвязкой брусом 200х200мм
Стены Из бруса клееного или сухого профилированного
Перекрытия Деревянные балочные утепленные из бруса 100х200мм
Крыша
  • Стропильная система из обрезной доски 50х200мм;
  • нижний подшив стропил обрезной доской 25мм;
  • пароизоляция класса «D»;
  • утепление 200мм;
  • мембрана супердиффузионная;
  • конробрешетка из бруска 50х50мм;
  • обрешетка из обрезной доски 25х100мм с шагом 250мм;
  • металлочерепица «Супер-Классик»;
  • элементы отделки.

Этот проект можно бесплатно отредактировать по вашим пожеланиям! Нарисуйте, что вы хотите изменить и отправьте нам информацию (синяя кнопка «Отправить заявку» ниже).

  • Нарисовать квадрат Прямая линия
  • Нарисовать квадрат Квадрат
  • Нарисовать круг Круг
  • Нарисовать треугольник Треугольник
  • Нарисовать линию Карандаш
  • Нарисовать линию Стереть

Закончили и готовы отправить заявку? Нажмите кнопку ниже (фото с вашими изменениями прикрепиться автоматически).

(цена проекта по-прежнему 6900 ₽)

Заявка на изменение
проекта A-109

Частые вопросы

Можно ли внести изменения в этот проект?

Да, можно! Мы помогаем нашим заказчикам воплотить в жизнь все их замыслы: просто подайте заявку для изменения проекта на этой странице и мы подкорректируем этот проект под вас!

Смогу ли я самостоятельно построить дом?

Конечно! Все наши проекты настолько детально проработыны, что самостоятельное строительство не доставит вам хлопот: в конструктивной части проекта есть все узлы и спецификации. Посмотрите пример проекта.

Как ваши проекты помогают сэкономить?

В наших проектах есть очень важная составляющая - поэлементные спецификации, в которых указан точный объем материалов. Это мешает недобросовестным подрядчикам обманывать вас на объемах материалов. Купив проект - вы сэкономите не раз!

Не нашли ответ? Напишите вопрос в комментариях или свяжитесь с нами для бесплатной консультации: позвоните на +7(909)-133-7676 или напишите на почту proekticon@yandex.ru

Обсуждение

Задавайте вопросы, пишите отзывы и комментарии - будем рады ответить!

A-109 - Проект одно­этаж­ного дома 9.4x8.6м из бруса

Укажите сечение бруса

Как выбрать сечение бруса

Сечения бруса

Для того, чтобы выбрать сечение бруса, нужно определиться с толщиной стены (первый параметр в маркировке сечения - это толщина) и видом бруса (клееный или сухой профилированный).

Для полного понимания мы дадим расшифровку каждого наименования:

  • 162x140 - сухой брус (ширина 162мм, высота 140мм)
  • 162x185 - сухой брус (ширина 162мм, высота 185мм)
  • 204x140 - сухой брус (ширина 204мм, высота 140мм)
  • 204x185 - сухой брус (ширина 204мм, высота 185мм)
  • 240x185 - сухой брус (ширина 240мм, высота 185мм)
  • 145x145 - клееный брус (ширина 145мм, высота 145мм)
  • 145x195 - клееный брус (ширина 145мм, высота 195мм)
  • 195x145 - клееный брус (ширина 195мм, высота 145мм)
  • 195x195 - клееный брус (ширина 195мм, высота 195мм)
  • 215x195 - клееный брус (ширина 215мм, высота 195мм)

Почему профили клееного и сухого бруса отличаются? Это связано с тем, что технологии производства отличаются и требуют разного типа оборудования.

Укажите вид получения

В каком виде можно получить проект

Доставка проекта
  • «Электронный вид» - проект отправляется в виде pdf-файла на вашу электронную почту.
  • «Электронный + бумажный вид» (+1500 ₽) - комплект из бумажного вида (2 экземпляра формата А4 в цвете) и файла в формате .pdf, отправленный на Email.

Подробнее о доставке

6900 ₽

 8600 ₽ 

Отправим на Email в течение 3 дней (подробнее)

Состав проекта

1. Архитектурная часть
Виды Цветные 3D-виды дома с 4-х сторон.
Фасады Фасады дома со 4-х сторон.
Планировки Архитектурная планировка этажей с площадями и габаритными размерами.
2. Конструктивная часть
Фундамент
  • План свайного поля с разбивкой по осям;
  • план обвязки брусом;
  • конструктивные узлы и соединения.
Схема сборки
  • Карта раскроя стен с маркировкой конструктивных элементов;
  • конструктивный узлы соединения элементов.
Специфика­ция
  • Спецификация элементов стен, перекрытий и крыши;
  • раскрой заготовки;
  • конструктивные узлы и соединения.
Пример проекта Скачать бесплатно
